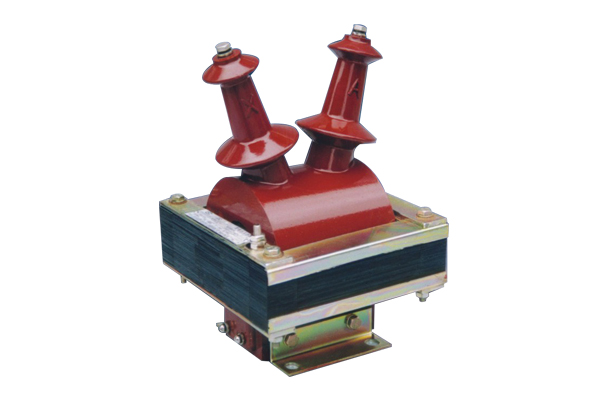

JDZJ-10GYW1(A)型電壓互感器

類型：10KV戶內電壓互感器

型號：JDZJ-10GYW1(A)

品牌：寧同

產地：寧波市江北區

廠家：寧波同禾互感器有限公司

產品詳情

產品概述

　　此款產品是JDZJ-10GYW1(A)型單相帶剩余電壓繞組澆注絕緣戶內電壓互感器，計量繞組與監測繞組分開，額定電壓等級有3KV、6KV和10KV，結構代號是A，主要特點是適用于高原（即海拔高度不超4000m）和耐污穢等級為Ⅱ級。

JDZJ-10GYW1(A)型電壓互感器型號說明

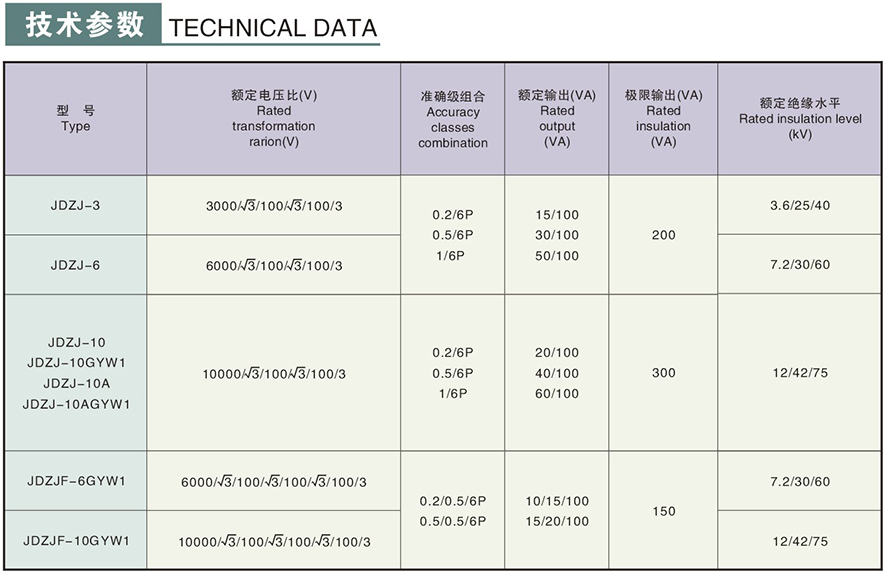

JDZJ-10GYW1(A)型電壓互感器技術參數

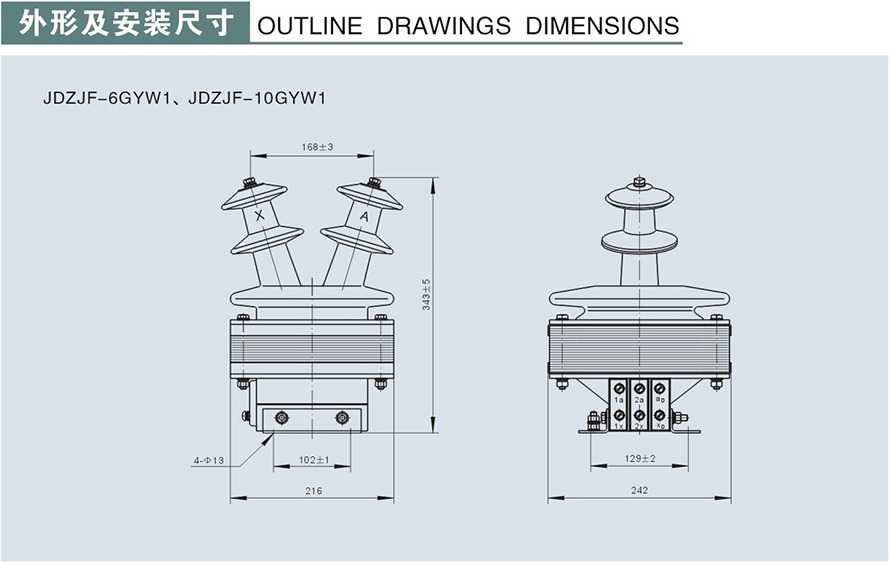

JDZJ-10GYW1(A)型電壓互感器外形及安裝尺寸1

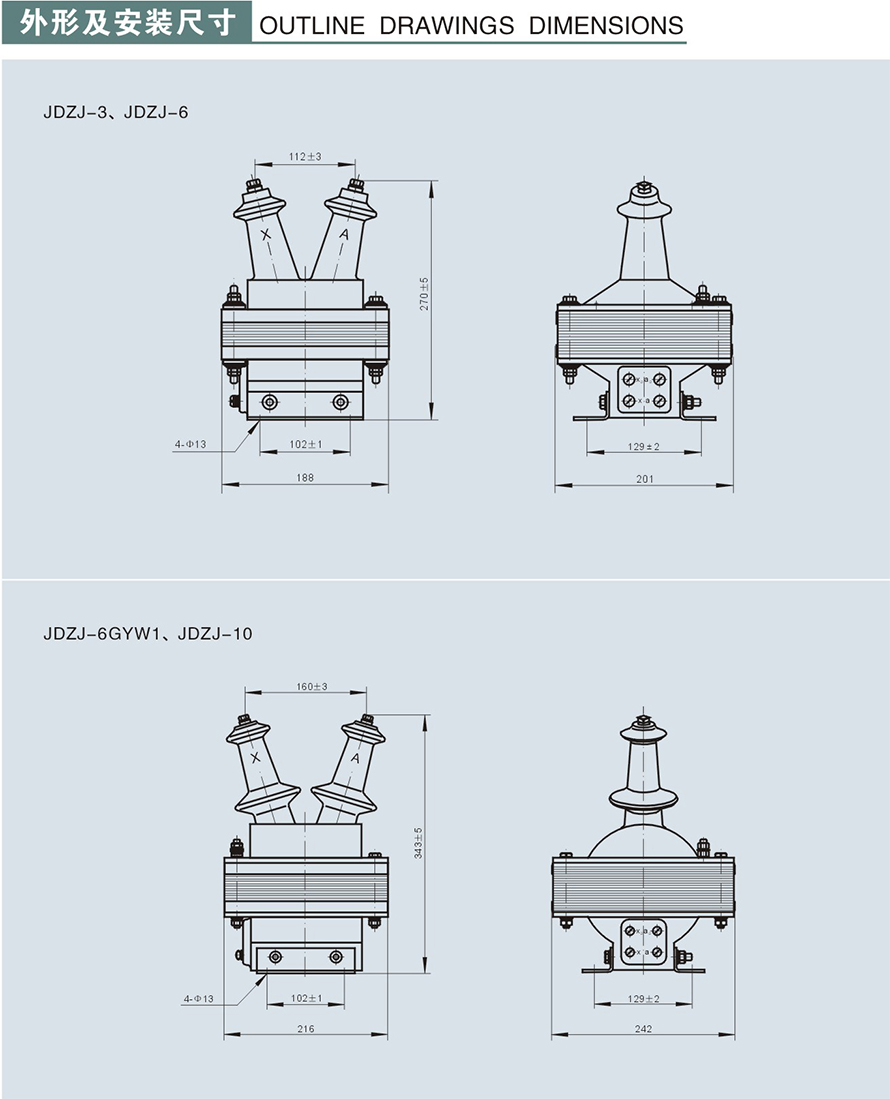

JDZJ-10GYW1(A)型電壓互感器外形及安裝尺寸2

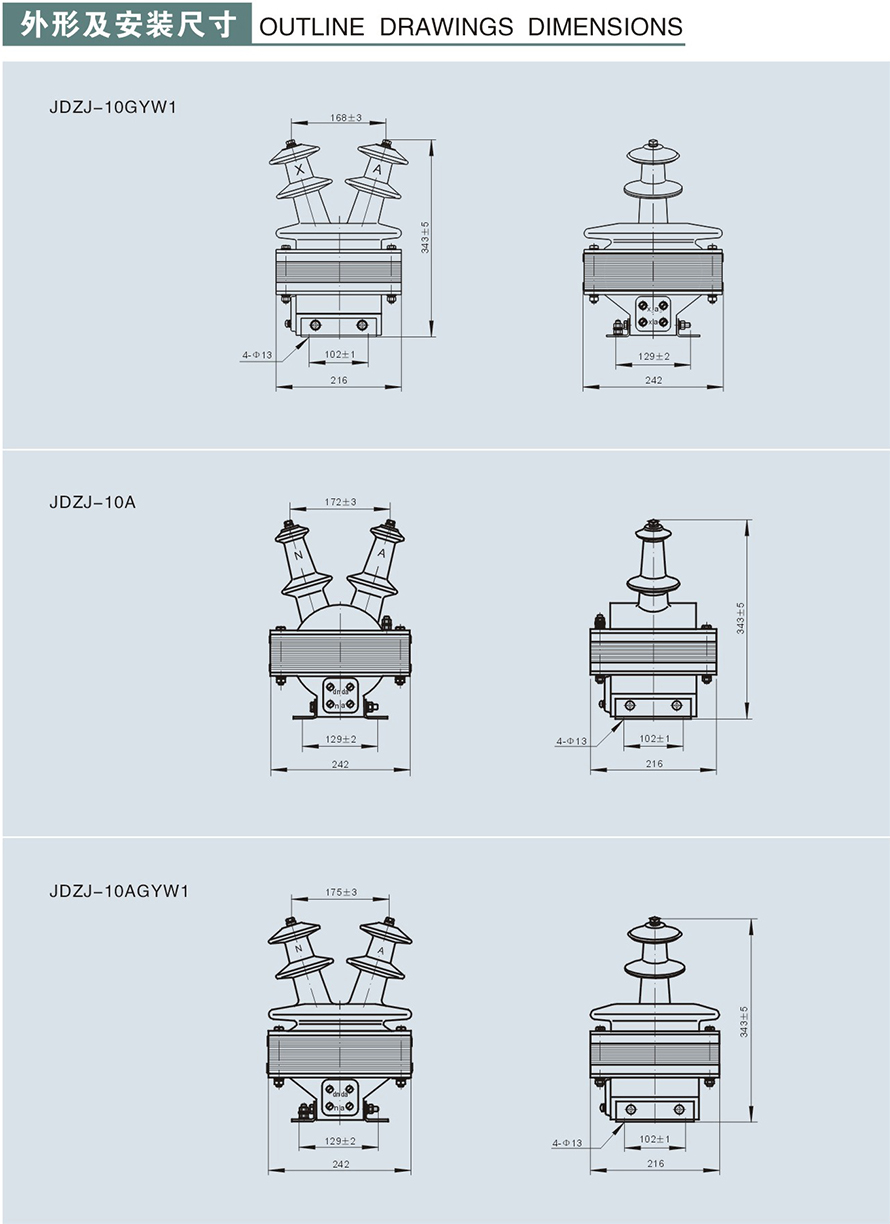

JDZJ-10GYW1(A)型電壓互感器外形及安裝尺寸3

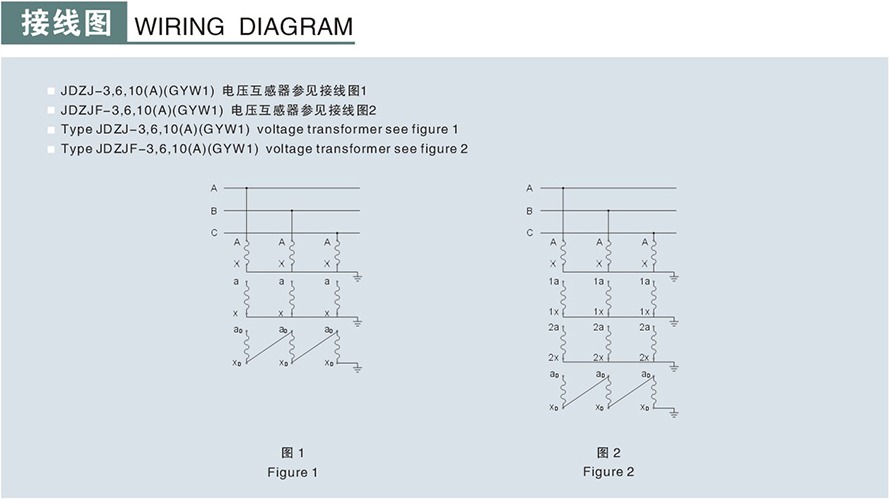

JDZJ-10GYW1(A)型電壓互感器接線圖
