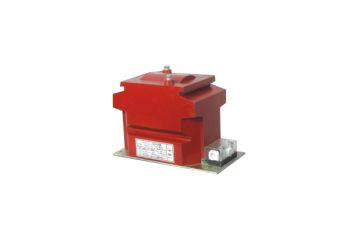

穿心式電流互感器的使用

　　1.電流互感器的變流比要滿足負荷電流的需要，正常負荷電流應為電流互感器一次額定電流的1/3～2/3。最好選用準確度等級為0.2秒或0.5秒的電流互感器。

　　2.穿心式電流互感器使用的關鍵是穿心匝數必須正確，不但要看銘牌上標明的變流比，還要看穿心的匝數。穿心匝數等于穿心一匝時的一次側電流與采用變流比對應的一次側電流之比。

　　3.穿心時，一次回路標有“L1”或“+”的接線柱應接電源進線，標有“L2”或“-”的接線柱應接出線。二次回路標有“K1”或“+”的接線柱要與電能表電流線圈的進線端連接，標有“K2”或“-”的接線柱要與電能表的出線端連接。

　　4.電流互感器二次回路的“K2”或“-”的接線柱、外殼和鐵心都必須可靠接地。

　　電流互感器的極性

　　電流互感器極性標志是表示其一、二次繞組的纏繞方向及頭尾是否一致。由于電流互感器是用來變換電流的，因此，常以一次繞組和二次繞組電流方向確定極性端。在電力系統中，常按減極性標注。即當一次電流從極性端子流入時，互感器二次電流從同極性端子流出。

　　電流互感器常用的方式

　　1.在三相三線系統中，當各相負荷平衡時，可在A(yíng)相中裝電流互感器，測量該相的電流。

　　2.采用星形接線，可測量三相負荷電流，監測每相負荷不對稱情況。

　　3.采用不完全星形接線，可用來測量平衡負荷和不平衡負荷的三相系統各相的電流，當只需取U、W兩相電流時(如三相兩元件功率表或電能表)，即可采用不完全星形接線，流過公共導線上的電流為U相、W相兩相電流的相量之和。
