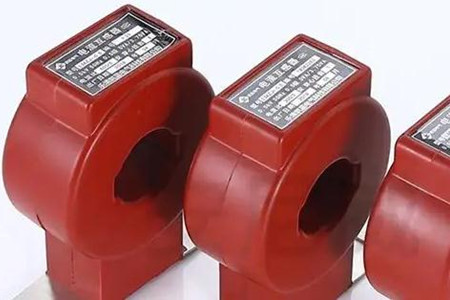

在電力系統中電流互感器起到重要的作用，它可以把大電流轉化成小電流，把連接在繼電器和測量?jì)x器儀表的二次回路與一次電流的高壓系統隔離，有效的將一次電流轉換成5A或1A這兩種通用的標準二次電流值。我們在使用該設備的時候，應該要掌握其接線形式，今天小編分享幾種常見的接線形式，供大家參考和學習。

　　電流互感器的接法并不復雜，比較常見的接線形式有四種。具體如下：

　　1、單臺接線形式。

　　這種接線形式只能夠反映出單相電流的情況，因此它也只適用于測量一相電流或者三相負荷平衡，通過測量一相的情況就能夠知道三相的情況，因此它大多數時候用于電流表的接線。

　　2、三相完全星形接線以及三角形接線形式。

　　連接互感器可以讓用戶及時的了解三相負荷的具體變化情況，因此三相完全星形接線以及三角形接線形式一般適用于變壓器差動的保護接線中。

　　如果單獨使用三相完全星形接線形式，可以在中性點直接接地系統中用來采集電能表電流的數據。三相三繼電器接線形式主要用于中性點直接接地系統當中，可以用來保護相間短路以及單相接地短路，這是因為這種接線形式不僅可以反應各種類型之間的的相間短路情況，而且也可以反應單相接地短路的情況。

　　3、兩相不完全星形接線形式。

　　兩相不完全星形接線形式在實際的工作使用使用較為頻繁，它能夠有效的節省一臺互感器，通過在A(yíng)、C相所合成電流來形成反相的B相電流。

　　二相雙繼電器接線形式不能可以很好的用來反應相間短路的情況，但是它不能夠用來完全反應單相接地短路，因此它不適合用來作為單相接地保護之用。這種接線形式一般適合用于中性點不接地的系統或者經消弧線圈接地系統之中，以此來做相間短路保護。

　　4、兩相差電流接線形式。

　　這種接線形式僅僅只用于三相三線制的電路當中，其中中性點不接地，而且一般也不用中性線，這種接線形式的突出優點就是它不能能夠節省互感器的使用，而且只需要一塊繼電器就能夠反映出三相電路中的各種相間短路故障問題，也就是說，它可以使用較少的繼電器來完成三相過電流保護，從而有助于用戶節省成本。

　　當故障的形式不一樣時，其靈敏度也往往是不同的，因此這種接線形式大多數用于 10kV 及10kV以下的配電網作為相間短路的保護之用，因為它的保護功能靈敏度比較低，在現代已經很少使用。

　　可以知道電流互感器有四種接線形式，每一種接線形式都有其自己的優缺點，大家在選用的時候，需要結合實際的工況來確定接線形式，如果接線形式選用錯誤，可能會(huì )引發嚴重后果。
