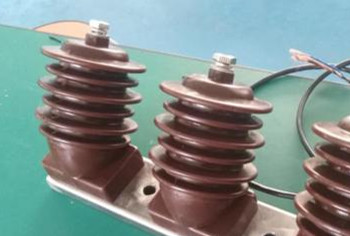

在很多地方，都需要使用電壓互感器，它的容量是比較小的，一千伏安算是容量比較大的，它的主要作用就是給繼電保護裝置和測量的儀表儀器供電，并且測量的線路中的電能、電壓等參數，也可以保護電路中的一些重要裝置。它的接線方式有很多，具體有哪些?接線時注意哪些呢?

　　電壓互感器接線方式

　　1、電壓互感器連接兩相電壓的時候，主要用于小電流接地系統，并且要求線路是沒有電壓的或者是同期電壓，如果在需要接地相時，兩相電壓所檢測的接地電壓要求為零，如果在接線的時候判斷錯誤，那么很容易引起非同期合閘。

　　2、在進行單相接線的時候，一般用于大接地電流系統，需要判斷線路應該是同期或者無壓才行，要用母線電壓應該要對應相，在連接的時候可以任意的連接任何一相。

　　3、也可以使用V/V接線，在使用該接線方法時，小接地電流系統需要進行母線電壓測量，在接線的時候，兩端接線就可以實現三相電壓的測量，不過這種接線的方法是不能測量零序電壓的。

　　4、三角接線或者星形接線，這兩種接線方式使用也是比較多的，尤其是在用母線測量三相電壓以及零序電壓上面

　　電壓互感器接線注意事項

　　1、為了避免超負荷運行，二次回路中的工作抗阻大小要合適。

　　2、接線應該要正確，不能接反。

　　3、電壓互感器在運行中，不能出現短路現象，需要安裝熔斷器和隔離開關。
